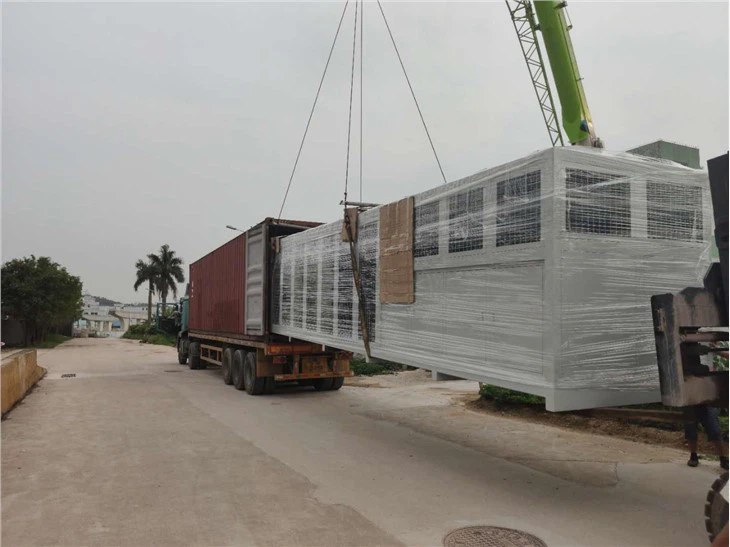

エチレングリコール冷凍ユニット

序章

エチレングリコールは、工業用冷却ユニットで凍結を防ぎ、防錆剤として使用される不凍液です。 グリコールと水の混合物に使用されるエチレングリコールの割合は、最低屋外周囲温度とアプリケーションループの温度によって決まります。

エチレングリコール溶液を使用した極低温冷凍機のことをエチレングリコール冷凍機と呼びます。 出口水の温度は通常、- 10 度未満に設定されており、特定の温度要件はユーザーのニーズに応じて異なります。 エチレングリコール冷却ユニットは化学プラントで一般的です。 多くの化学プラントでは、機器の安全かつ安定した運転を確保するために、冷凍機に対して防爆対策を厳しく要求しています。これを防爆チラーと呼びます。

エチレングリコール冷却ユニットは、グリコールと水の冷却剤混合物を冷却ユニットから熱交換器の配管を通して流し、工業プロセスから熱を吸収して冷却剤を温めます。 次に、温められた冷媒は冷凍ユニットに戻り、冷却プロセスが繰り返されます。

冷蔵庫の構造構成はほぼ同じで、圧縮機、蒸発器、凝縮器、絞り要素、電気制御システムで構成されます。 ただし、グリコール冷凍機の場合は、低温用コンプレッサーであり、経済的なセパレーターなどを搭載している点が異なります。

メインコンポーネント
1.コンプレッサー：グリコール冷凍ユニットはハンベルスクリューコンプレッサーまたはビッツァースクリューコンプレッサーを採用しており、どちらも輸入ブランドであり、より安定した動作とより信頼性の高い品質を備えています。 安心してご利用いただけます。

2. 凝縮器と蒸発器：グリコール冷凍ユニットの凝縮器はシェルアンドチューブ水冷凝縮器で、蒸発器にはステンレス鋼の管状熱交換器またはろう付けプレート熱交換器を装備できます。どちらも、熱を避けるのに適した材料で作られています。製品の内部漏れの発生を防ぎ、グリコール冷却ユニットの動作を大幅に保証します。

3. 制御システム: 標準構成は、冷凍間の温度差をオン/オフする位置設定を備えたシングルチップ コントローラーです。 Siemens S7-200 PLC とモジュールが選択されています。 グリコール冷却ユニットのシステム全体は完全に密閉されたシステムです。 低温なので空気中の水分を吸収しません。 運転中の高温による圧力上昇はなく、低温時には自動的に熱伝導媒体を補充します。

4.安全保護：高電圧保護、止水保護、過電流保護、漏電点保護、相継続および欠相保護、高温保護、センサー故障、液面低下警報およびその他の複数の安全保護。

動作原理

1. 圧縮 蒸発器内の圧力を低く保ち、冷媒の沸点温度を十分に低く保つために、コンプレッサーを使用して気化した冷媒ガスを抽出します。つまり、低温の冷媒蒸気を圧縮します。高温高圧の冷媒ガスを低圧で注入します。 圧縮機の吸入速度が冷媒の蒸発速度よりも大きい場合、蒸発圧力が低下し、蒸発温度も低下します。 逆に、コンプレッサーの吸入速度は冷媒の速度よりも遅いため、蒸発温度と圧力はそれに応じて増加します。

2. 高温高圧の冷媒は凝縮器で凝縮して液体になります。 凝縮器では、冷媒はその温度よりも低い熱を空気または水に放出します。 この熱には、蒸発器での蒸発中に冷媒によって吸収される熱と、圧縮中に圧縮機によって変換される熱が含まれます。 特別な注意: 空気または水の温度は冷媒の温度より低くなければなりません。そうでないと冷媒は熱を放出できません。つまり、冷却媒体 (冷却塔の水または空気) の温度は、冷媒ガスの温度より低くなければなりません。コンプレッサーの出口。

3. 絞りが絞りを通過し、冷媒の圧力が凝縮圧力から蒸発圧力まで低下します。 凝縮器からの液体は液体受け器に保管されます。 このとき、冷媒は常温、高圧となっています。 膨張弁を通過すると圧力降下により沸点が下がります。 液体は蒸発器に入り、熱を吸収して蒸発しやすくなります。

4. 絞りで蒸発した低温低圧の冷媒液は、蒸発器で冷媒と交換され、吸熱して飽和または過熱蒸気となり、圧縮機で圧縮されます。
Glacier 冷媒は冷凍業界で使用されており、従来の冷媒腐食装置、低効率、環境汚染という 3 つの主要な問題を完全に解決します。 極低温、高温の分野で優れた性能を発揮する優れた性能を発揮します！

利点

1. 海外製の最高級（半密閉型）スクリューコンプレッサーを採用し、信頼性、高効率、操作性が良好です。
正確な音量制御を維持し、幅広い用途に使用できます。 このシステムは最新の非対称ロータープロファイルを採用しています。 組み入れる
低振動、低騒音、高いシール性能を備えたシステムへの圧力降下潤滑剤。

2. ヒューマンマシンインターフェースはフルタッチスクリーンを構成し、自動制御と正確な監視を可能にします。 ユニットの利点: 防水、防塵、耐腐食性、長寿命。 ステップまたは無段階の容量制御により、ユニットはあらゆる負荷条件において最も効果的な省エネを実現します。

3.熱銅管と高効率熱膨張電流節約装置を備えた高効率コンプレッサーを使用しているため、ユニットは安定して長く効率的に動作します。

4. チラーユニットは信頼性の高い安全保護装置を採用しています。コンプレッサーの頻繁な起動を防止し、過電流保護、モーターの過熱保護、凍結防止、液中サイトグラス、オイル加熱保護、相保護、HV/LV 保護、高放電保護。温度保護、安全値、可溶性時計、止水保護など。

5.応用分野：レーザー、化学、メッキおよび酸化、精密機器、印刷、インク、紙、金属、鋳造、ブロー、射出プラスチック産業、食品加工、製薬産業、電子回路基板、リフローはんだ付け、層間冷却、宇宙浄化処理、超音波洗浄、浴温管理、切断・溶接、表面処理、アルミ、ガラス工芸、宝飾加工、皮革、養殖。

6. 完全なインテリジェント制御システムと 24 時間以内のノンストップ稼働。

一部の標準モデルのパラメータと仕様

メンテナンス要件
エチレングリコール冷凍機を使用する場合、メンテナンスは非常に重要です。 必ず手順に従ってご使用ください。 使用前にエチレングリコール冷凍装置の計画を立て、エチレングリコール冷凍装置の圧縮機、凝縮器、蒸発器、水ポンプ、冷却塔、水道管などを定期的に点検する必要があります。 各付属品や重要な部品が良好な使用効果を発揮できるように、定期的な清掃とメンテナンスを実行する必要があります。
