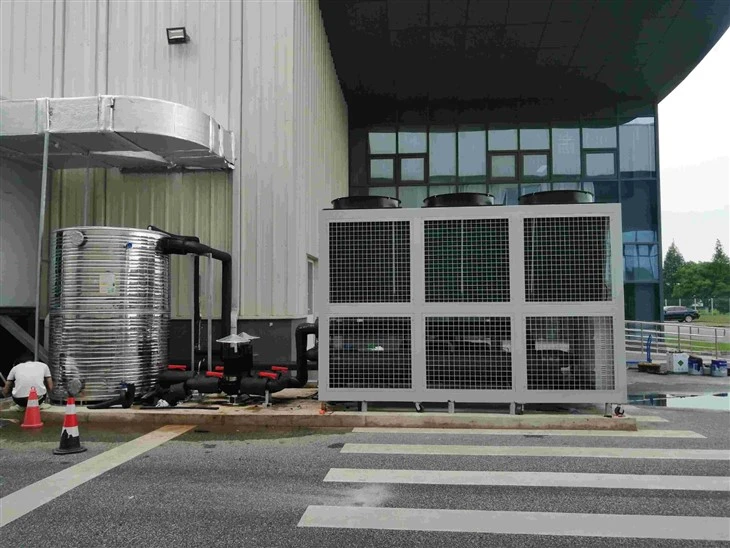

冷水プロセス

冷水プロセスでは、水をチラーで冷却し、さまざまな場所に分配し、空調や産業用冷却の目的で利用します。

お問い合わせを送る

説明

冷水プロセスとは、空調、工業プロセス、冷却システムなどのさまざまな用途に使用される冷水の製造と流通を指します。これは、大規模な商業ビル、病院、データセンター、製造工場で一般的に使用されています。

冷水プロセスには通常、効果的な冷却を提供するために連携するいくつかのコンポーネントが含まれます。主要なコンポーネントには、チラー、冷却塔、ポンプ、パイプとバルブのネットワークが含まれます。

冷水プロセスの中心となるのはチラーです。チラーは、水から熱を奪い、その温度を下げる冷凍機です。これは、水から熱を吸収する冷媒ガスを圧縮し、次にガスを膨張させて熱を大気または別の媒体に放出するという冷凍の基本原理に基づいて動作します。

チラーによって生成された冷水は、パイプのネットワークを通じて冷却が必要なエリアに循環されます。これらのパイプは輸送中の熱の増加または損失を最小限に抑えるために断熱されています。バルブと制御システムは、冷水の流れと温度を調整して、望ましい状態を維持します。

大規模な用途では、冷却塔は冷水によって吸収された熱を放散するために使用されます。チラーからの温水は冷却塔にポンプで送られ、そこで周囲の空気にさらされます。冷却塔は蒸発による熱伝達を促進し、少量の水が蒸発して熱を運び去り、残りの水の温度を下げます。冷却された水は、再冷却のためにチラーに戻されます。

ポンプは、システム内で水を循環させることにより、冷水プロセスにおいて重要な役割を果たします。パイプ内の抵抗を克服するために必要な圧力を提供し、適切な流量と効率的な冷却を確保します。冷却負荷要件に基づいてポンプの速度と動作を制御し、エネルギー消費を最適化できます。

適切に設計された冷水プロセスには、いくつかの利点があります。まず、集中冷却ソリューションが提供され、冷却システムのより適切な制御と監視が可能になります。第 2 に、冷水を多用途の冷却媒体として使用できるようになり、パイプのネットワークを使用してさまざまなエリアや機器に冷水を分配できます。これにより、個別の空調ユニットが不要になり、メンテナンスと設置のコストが削減されます。

除湿器用 150HP 空冷チラーの仕様:

アイテム			仕様 / サプライヤー
モデル			アイド-150A
冷却能力		キロワット/時	420.5
		トン/時	119.56
電源入力		キロワット	153.6
現在		A	276.48
温度出口 (度)			7
電源			380V-3N-50Hz
冷媒制御			膨張弁
冷凍サークル			一
冷媒			R407C
寸法（mm）長さ×幅×高さ			600020002200
コンプレッサー	スタイル		半密閉ネジ式
	数量（セット）		1
	モデル		RC2-550B
	コンプレッサー出力(kw)		140.4
	スタートウェイ		100パーセント -75パーセント -50パーセント -25パーセント
コンデンサー	スタイル		フィンと銅管
	風量（m³/h）		150000
	ファン数量(個)		6
	ファン出力(kw)		13.2
蒸発器	スタイル		シェルと銅管
	冷水流量（m³/h）		72.4
	パイプサイズ（DN）		125
プロテクター装置			1.フェーズプロテクター 2.ファン過負荷保護装置 3.高低電圧保護装置 4.過熱保護装置 5.不凍液プロテクター
単体重量（kg）			3950
主要な部分
コンプレッサー			ハンベル
コンデンサー			アニーダ
電子			LS / カルロ
膨張弁			エマーソン
電気制御			シーメンス

water chiller 100ton

冷水プロセスには通常、次の手順が含まれます。

1. チラープラント: プロセスは、1 つまたは複数のチラーで構成されるチラープラントから始まります。チラーは、水を熱を奪って冷却する冷凍機です。チラーは、冷却効果を達成するために R-134a や R-410A などのさまざまな冷媒を使用できます。

2. 冷却水の循環: 冷却塔または他の水源からの水はチラーの蒸発器を通って循環し、そこで冷媒から熱を吸収します。この熱伝達プロセスにより水が冷却されます。

3. 冷水の製造: チラーの蒸発器からの冷却水は、冷水貯蔵タンクに収集されるか、配水システムに直接ポンプで送られます。冷水の温度は、用途にもよりますが、通常、摂氏 4-7 度 (華氏 39-45 度) 程度です。

4. 分配システム: 冷水は、断熱パイプのネットワークを通じて建物または施設内のさまざまな場所に分配されます。これらのパイプは通常、スチールまたはプラスチックで作られており、冷却負荷の要件に応じてサイズが決められます。

5. エアハンドリングユニット (AHU): 各目的地で、冷水はコイルまたは熱交換器で構成されるエアハンドリングユニットで使用されます。冷水がこれらのコイルを通って流れ、空気がその上を通過することにより、冷たさが水から空気に伝わります。この冷却された空気は空調空間に供給され、望ましい冷却効果が得られます。

6. 戻り水: 冷水は空気処理ユニットから熱を吸収した後、戻り水システムとして知られる別のパイプのセットを通ってチラープラントに戻ります。暖かくなった戻り水は冷凍機の凝縮器に戻り、そこで冷却塔またはその他の熱除去方法を通じて熱を環境に放出します。

7. 制御システム: 制御システムは冷水プロセス全体を監視および制御し、システム全体で適切な温度と流量が維持されるようにします。パフォーマンスとエネルギー効率を最適化するために、センサー、バルブ、ポンプ、温度コントローラーが組み込まれている場合があります。

全体として、冷水プロセスは大規模なスペースや機器を冷却するための効率的かつ効果的な方法を提供し、建物や施設の特定のニーズに応じて集中冷却システムと柔軟な冷却能力を実現します。

配送、支払い、保証

1. 納期: 30-40日

2.支払い：前金として30パーセント、納品前に70パーセントを支払います。

3.保証: 1年。この間に部品が破損した場合は、交換品をお送りし (特急送料は差し引かれます)、継続的な技術サポートを提供します。
