マリンスクリューチラーの構成と動作原理

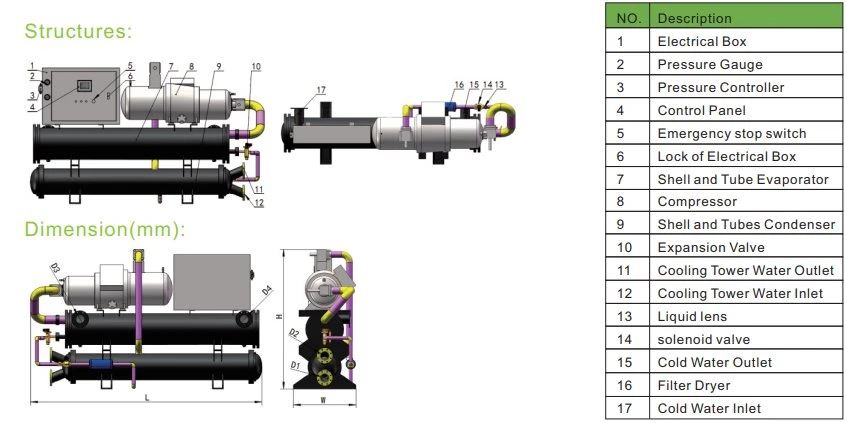

船舶用スクリュー水チラーは、主に半密閉スクリュー圧縮機、シェルアンドチューブコンデンサー、乾燥フィルター、熱膨張弁、シェルアンドチューブ蒸発器、電気制御、海水防食処理およびその他の部品で構成されています。
ユニットの冷凍中、コンプレッサーは蒸発器内の低温低圧の冷媒をシリンダー内に吸い込みます。 コンプレッサーが作動すると、冷媒蒸気が圧縮されて高温高圧のガスになります。
排気管を通ってコンデンサーに入ります。 高温高圧の冷媒ガスは凝縮器内で冷却水と熱交換し、冷却水に熱を伝えて奪い、冷媒ガスは凝縮して高圧の液体となります。 凝縮器からの高圧液体は、熱膨張弁による絞りと減圧の後、蒸発器に入ります。 蒸発器では、低圧の液体冷媒が冷水の熱を吸収して蒸発し、冷水が冷却されて必要な低温の水になります。 気化した冷媒ガスは再びコンプレッサーに吸入されて圧縮され、凝縮器に吐出されます。 このようにして、冷水を冷却するために継続的に循環させます。
ユニットからの冷水は室内ファンコイルユニットや可変風量エアコンなどの端末機器に入り、室内の対流空気と熱交換を行います。 この際、室内空気の熱を吸収（室内空気への放熱）することで水の温度が上昇しますが、室内熱交換器を通過すると室内空気の温度は低下します。 ファンの駆動により冷水が室内に送られ、室内の空気温度が下がります。温度が上昇した冷水は、ウォーターポンプの作用により再びユニットに流入し、連続冷却の目的を達成します。
パラメーターAYD-40WSの
| アイテム | 仕様 / サプライヤー | ||
冷却能力 | モデル | アイド-40WS | |
| KW | 86.5 | ||
| トン | 25 | ||
| 電源 | 380V-3N-50Hz | ||
温度 | 蒸発(度) | -5 | |
| 出口水(度) | 0-2 | ||
冷媒 | コントロール | エキスパンションバルブ(エマソン40T) | |
| 丸 | 1 | ||
| タイプ | R407C | ||
コンプレッサー | スタイル | ネジ式半密閉 | |
| モデル | RC2-140B (ハンベル) | ||
| 数量(個) | 1 | ||
| 電力(kw) | 27.8 | ||
| 電流(A) | 49.1 | ||
コンデンサー | スタイル | シェルとチューブ | |
| 流量（m3/h） | 21 | ||
| パイプ | 2'' | ||
蒸発器 | スタイル | シェルとチューブ | |
| 流量（m3/h） | 14 | ||
| パイプサイズ（"） | 2'' | ||
プロテクター装置 | 1.フェーズプロテクター | ||
| 2.過負荷保護装置 | |||
| 3.高低電圧プロテクタ | |||
| 4.コイル過熱保護装置 | |||
| 5.不凍液プロテクター | |||
| 寸法（mm）長さ*幅*高さ | 2500*900*1600 | ||
| 単体重量（kg） | 800 | ||
| 主要部品ブランド | |||
| コンプレッサー | ハンベル | ||
| 電子 | LS | ||
| 膨張弁 | エマーソン | ||
| 電気制御 | シーメンス | ||
一部モデルのパラメータと仕様
